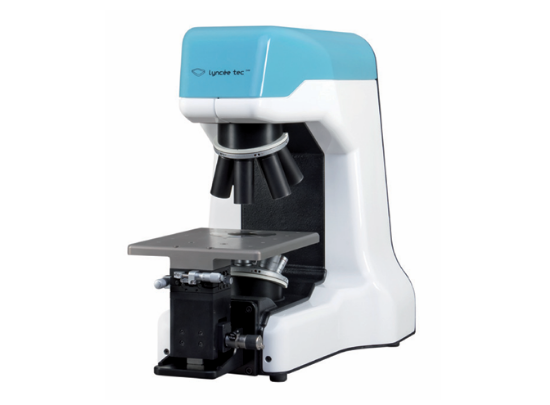

瑞士Lyncee Tec公司的数字全息生物显微镜是一种无需标记的4D光学显微镜，主要用于观察细胞3D形貌及进行4D追踪。可以获取被观察目标的位置坐标和轨迹信息，厚度、形状、形貌等信息，以及细胞干重和胞内物质信息。进而，基于这些关键信息，帮助研究者研究细胞动态过程，判断细胞健康状态。
n原理简介
设备采用全息成像技术，数字全息显微镜（DHM®）是瑞士Lyncee Tec公司的一项专利技术，它通过数字相机记录全息图，该全息由透过样品的光束与显微镜内部生成的参考光束干涉产生。通过对全息图进行数值处理，可重建样品的3D光学图。HM®的垂直校准由激光波长本身定义，这使其能提供高精度且可重复的数据，并以干涉测量分辨率进行测量 —— 即亚纳米级的垂直分辨率。得益于对所记录全息图的先进数值处理，无需手动调整样品高度，即可在测量的同时或之后通过后期处理实现精准对焦。
n产品特色
- 4D 成像
- 成像速度快，标准设备190fps，最高达100000fps
-采集时间短：标准设备500μs,最短10μs可选
n产品应用
- 无损生物细胞显微镜
• DHM® 能在非接触非损伤的情况下对单个活体细胞进行量化测量，并实时记录细胞培养过程直至汇合：
• 时序图
• 多培养板筛查
• 诊断
研究未被探索的生物细胞学过程
DHM® 的量化测量能够用来表征多种基础的生物细胞学过程，包括：
• 通道活性
• 细胞存活率
• 细胞内浓度
• 细胞形貌变化
多模态成像
可选荧光模块能够让DHM® 与荧光测量同时进行：
• 比对DHM® 与荧光测量结果
• 使用DHM® 减少不必要的荧光标记
• 增加对细胞机制的认识
n技术参数
系 统 |
DHM 型号 | T1000 | T2100 |
激光源数量 | 1 | 2 |
工作波长 (± 1.0 nm) | 666 nm | 666 nm, 794 nm |
激光波长稳定性 | 0.01 nm/ °C at 675 nm |
样品台 | 手动或自动 XYZ 样品台 114 mm x 76 mm x 38 mm 行程 |
物镜 | 放大倍数 1.25 倍至 100 倍，支持标准物镜、高数值孔径（NA）物镜、长工作距离物镜以及水浸 / 油浸物镜 |
物镜与聚光镜转台 | 6个位置 |
电脑 | 工作站配备最新的多核英特尔 ® 处理器、高性能显卡，针对 DHM 进行了优化和配 置，配备至少 21 英寸的屏幕及鼠标 |
软件 | 基于 C++ 和.NET 的独家 Koala 软件 提供额外的可选软件模块，用于高级分析 |
数据兼容性 | 测量数据以 bin 格式记录，可导出为.txt 格式；已记录和重建的图像可导出 为.tif 格式或.txt 数组 |
性 能 |
测量模式 | 单波长 666 nm | 短合成波长 8 μm |
DHM 型号 | T1000, T2100 | T2100 |
测量精度 [nm] | 1.0 | 1.0 / 5.0 |
垂直分辨率 [nm] | 2.0 | 2.0 / 10.0 |
测量重复性 [nm] | 0.02 | 0.02 / 0.05 |
垂直测量范围 | 高达 500 μm | 高达 500 μm |
带锐边的台阶的最大高度 | 高达 1.0 μm 高达 3.5 μm | 高达 7.0 μm 高达 22 μm |
垂直校准 | 由干涉滤光片确定, ±0.1 nm |
采集时间 | 标准: 500 μs (可选 10 μs) |
采集速率 | 标准: 190 fps (1024 x 1024 像素). (可选最高100'000 fps). |
重建速率 | 高达 25 fps 1024 x 1024 像素全息图(取决于数据分析) (可选高达 60 fps ) |
横向分辨率 | 物镜相关，低至 300 nm |
视场FOV | 物镜相关，从 66 μm x 66 μm 到 5 mm x 5 mm |
工作距离 | 物镜相关，从 0.3 到 18 mm |
数字对焦范围 | 高达 50x 景深 (物镜相关) |
样品照射 | 低至 1 μW/cm2 |
